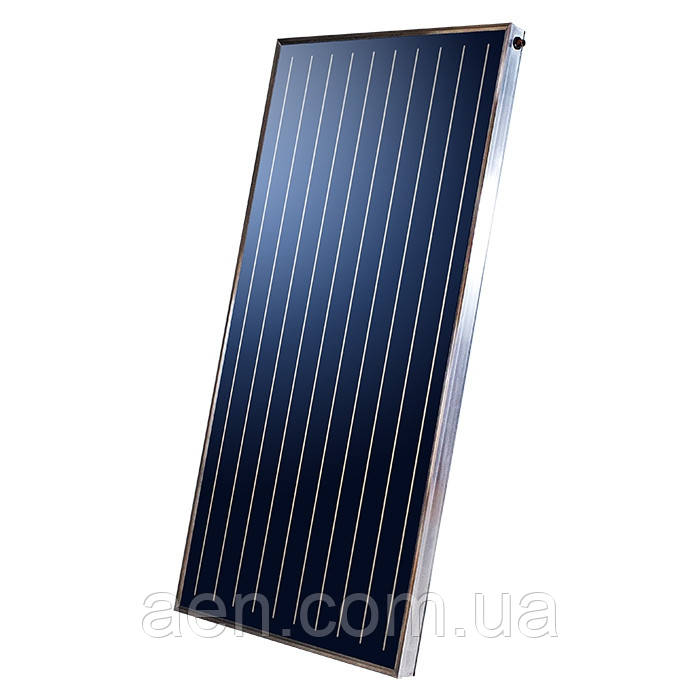

сонячний колектор АТМОСФЕРА SPK-F4M (Al-Cu) (Польща)

Колектор ATMOSFERA СПК-F4M Harp призначений для роботи, як у безнапірних системах, так і з надлишковим тиском, використовується для перетворення енергії сонячного випромінювання на теплову енергію, використовувану для системи ГВС, підігрівання басейнів і підтримки системи опалення. Корпус (несута рама) колектора конструктивно складається зі спеціального запатентованого алюмінієвого профілю. З нижньої (тильної) сторони розташована алюмінієва пластина, зверху колектор покритий спеціальним сонячним склом із низьким вмістом заліза та високою пропускною здатністю. Скло закріплене таким способом, щоб забезпечити герметичність і мінімізувати температурні навантаження. Основна частина колектора — абсорбер (поглинач), пластина якого виготовлена з алюмінієвого листа, покритого високоселективним покриттям Eta Plus, Покриття забезпечує високий рівень поглинання сонячного випромінювання, що дає змогу отримати високе ефективність процесу перетворення енергії. Пластина абсорбера зварюється за допомогою ультразвукового зварювання з мідним трубопроводом у формі меандра, яким циркулює теплоносій. теплообмінник забезпечує постійне відведення тепла за допомогою циркулювальної рідини. Підірви тепла зведені до мінімуму завдяки застосуванню нижньої й бічної ізоляції з мінеральної вати з низькою теплопровідністю. Сонячний колектор: Ширина — 1006 мм Висота — 1988 мм Глибина — 85 мм Вага — 39 кг Площа — 2,0 м2 Оптичний ККД – 78,8% Коефіцієнт а1 — 3,485 Вт/(м2К) Коефіцієнт а2 — 0,017 Вт/(м2К2) Коефіцієнт кута нахилу — 0,86 З'єднання: мідь — 22 мм Абсорбер: Тип абсорбера — алюмінієвий лист завтовшки 0,2 мм Селекторне покриття — Blue Tec Коефіцієнт поглинання — 95% Емісія — 5% Об'єм теплообмінника — 1,2 л Температура стагнації — 208 С Гарантована мінімальна теплова потужність — 525 кВт/м2 год Рекомендована витрата — 60-90 л Ізоляція: Товщина ізоляції — нижня 40 мм, бічна 10 мм
